Электрофизические измерения (ЭФИ)

14.04.2020
Электрофизические измерения (ЭФИ)

Отдел измерений и экологического нормирования РУП «Слуцкий ЦСМС» предлагает услуги по проведению электрофизических измерений. Отдел аккредитован с 1997 года (аттестат аккредитации BY/112 1.0274).

Электрофизические измерения необходимо проводить регулярно. Период проведения измерений зависит от технических параметров электрооборудования, условий эксплуатации и нормативных требований, в том числе с профилактической целью для проверки работоспособности электрического оборудования и электрических установок. Это позволит своевременно выявить существующие отклонения и предупредить поломки.







Мы выполняем электрофизические измерения в установках до 1000 В:

  • сопротивления изоляции;
  • испытания цепи фаза-нуль в электроустановках до 1000 В с глухим заземлением нейтрали;
  • проверку соединений заземлителей с заземляемыми элементами;
  • сопротивлению заземляющих устройств (в том числе молниезащиты), удельное сопротивление грунта;
  • напряжения прикосновения (устройство выравнивания электрического потенциала (УВЭП) на животноводческих фермах);
  • времени отключения дифференциального тока срабатывания УЗО-Д;
  • проверке характеристик автоматических выключателей переменного тока с тепловыми и электромагнитными расцепителями.

Сопротивление изоляции

Сопротивление изоляции - важный параметр, без нормального показателя которого невозможна безопасная работа электроустановок. Значение сопротивления указывает на качество изоляции между двумя проводниками. Так как данное испытание является неразрушающим, то его удобно использовать для контроля изоляции кабелей и электроустановок.

Испытания цепи фаза-нуль в электроустановках с глухим заземлением нейтрали

При повреждении изоляции кабеля может возникнуть короткое замыкание. Для отключения электрической сети при такой ситуации устанавливаются аппараты защиты (например, автоматические выключатели). Для определения поведения аппаратов защиты и измеряют сопротивление цепи фаза-нуль. От этой величины зависит время срабатывания аппарата защиты.

Проверка соединений заземлителей с заземляемыми элементами

Важнейшим средством защиты от поражения электрическим током, определяющим электробезопасность, является заземление.

Если заземление или зануление электрооборудования отсутствует, то при касании человеком поврежденного прибора может возникнуть напряжение прикосновения (разность потенциалов на поверхности между точками касания). При нахождении рядом с поврежденным оборудованием может возникнуть шаговое напряжение (разность потенциалов между ступнями, соприкасающимися с землей). Напряжение прикосновения и шаговое напряжение могут иметь опасное для человека значение. Чтобы уменьшить их значение до безопасной величины, применяется защитное заземление.

Проверка наличия цепи между заземлителями и заземляемыми элементами производится специальным прибором, с помощью которого можно определить обрывы и неудовлетворительные контакты. Проверка состояния выполненных открыто соединений заземляющего устройства, дополнительной системы уравнивания потенциалов, присоединений естественных заземлителей, а также сварных контактных соединений проводится осмотром и простукиванием сварных соединений молотком для выявления дефектов.

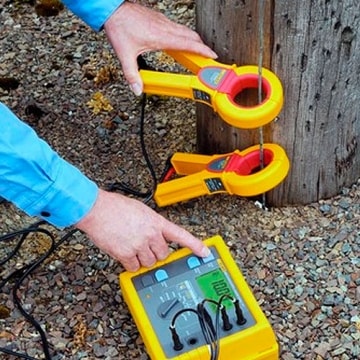

Сопротивления заземляющих устройств (в том числе молниезащиты), удельное сопротивление грунта

Назначение защитного заземления - это устранение опасности поражения человека электрическим током при появлении напряжения на оборудовании, т.е. при замыкании фазы на корпус. Необходимость проверки системы заземляющих устройств обусловлена тем, что с течением времени рабочие параметры системы могут ухудшаться. Возникают разрывы электрических связей, растёт сопротивление, появляются коррозийные образования и механические повреждения.

Обнаружить нарушения в защитных свойствах путём одного лишь визуального осмотра невозможно, поэтому существуют специальные методики проверки заземляющих устройств и специальные приборы.

Напряжения прикосновения (УВЭП на животноводческих фермах)

Эксплуатация электроустановок в животноводческих подразделениях проходит в условиях повышенной влажности, агрессивной среды, которые оказывают разрушающее действие на изоляцию. Требуется обеспечить электробезопасность для персонала ферм и КРС. Одной из мер обеспечения электробезопасности КРС от поражения электротоком в процессе их содержания наряду с другими является УВЭП.

Проверку работоспособности УВЭП можно выполнить путем измерения напряжения прикосновения.

Времени отключения, дифференциального тока срабатывания УЗО-Д

Устройства защитного отключения обеспечивают защиту человека от поражения током при работе с неисправным оборудованием и отключения подачи электроэнергии при случайном контакте человека при утечке тока с токопроводящей частью электроустановки, предохраняет электропроводку от возникновения возгораний в случае замыкания на землю или на корпус.

Для обеспечения надежности срабатывания УЗО и проводятся измерения параметров устройств защитного отключения.

Проверка характеристик автоматических выключателей переменного тока с тепловыми и электромагнитными расцепителями

Автоматические выключатели предназначены для оперативных включений и отключений низковольтных электрических цепей и защиты их от токов КЗ и перегрузок, а также от исчезновения или снижения напряжения сети.
